سنگ شکن فکی
سنگ شکن فکی چیست؟
یکی از مهمترین و پرکاربردترین سنگ شکن ها، دستگاه سنگ شکن فکی میباشد که معمولا به عنوان سنگ شکن اولیه در معادن مورد استفاده قرار می گیرد.
دستگاه سنگ شکن فکی (Jaw Crusher) یک دستگاه کارآمد برای خرد کردن سنگها و مواد معدنی است. این دستگاه با استفاده از دو فک، یکی ثابت و دیگری متحرک، عمل خردایش را انجام میدهد. فک متحرک با حرکت رفت و برگشتی، سنگها را بین دو فک میفشرد و به قطعات کوچکتر میشکند. در واقع، این دستگاه با ایجاد فشار و اصطکاک، مواد را خرد میکند. این روش خردایش قابل اعتماد است و برای مراحل اولیه خردایش سنگهای بزرگ مناسب است.
سنگ شکن فکی علیرغم اینکه سایز فک بهوسیله ابعاد مستطیل دهانه بالای آن تعیین می گردد ولی طول شانه فک نقش بسیار مهمی در کارکرد سنگ شکن و توان تولیدی آن دارد.
نحوه کارکرد این دستگاه و اجزای اصلی آن
ابتدا مواد اولیه از قسمت بالای سنگ شکن وارد میشوند و سپس فک متحرک با حرکت رفت و برگشتی خود، مواد را بین دو فک تحت فشار قرار میدهد. با اعمال فشار مداوم، مواد خرد شده و به تدریج به سمت پایین حرکت میکنند. مواد خرد شده از دهانه خروجی (که اندازه آن قابل تنظیم است) خارج میشوند.
اجرای دستگاه سنگ شکن فکی تشکیل شده است از:
- فک ثابت: یک صفحه فولادی محکم که به بدنه دستگاه متصل شده و حرکت نمیکند.
- فک متحرک: فک متحرک در یک سنگ شکن فکی، یکی از دو فک اصلی است که در فرآیند خردایش سنگها نقش اساسی دارد. این فک که به یک شفت خارج از مرکز متصل است، به صورت متحرک در مقابل فک ثابت حرکت میکند و در نتیجه سنگها بین این دو فک قرار گرفته و خرد میشوند.
- شفت خارج از مرکز (Eccentric Shaft): عنصری کلیدی است که نیرو مورد نیاز خرد کردن را ایجاد میکند. وقتی شفت خارج از مرکز به چرخش در میآید، نقطه روی شفت که در تماس با فک سنگ شکن است، به صورت رفت و برگشتی حرکت میکند. این حرکت رفت و برگشتی، نیروی لازم برای خرد کردن سنگها را ایجاد میکند.
- توگل (Toggle Plate): یک قطعه کلیدی برای انتقال نیروی محرک به فکهاست و بین فک متحرک و یک نقطه ثابت در بدنه دستگاه قرار میگیرد. این سیستم به جای استفاده از یک سیستم مستقیم و ساده، از یک مکانیزم اهرمی استفاده میکند که باعث افزایش نیروی خروجی میشود.
- بدنه (Frame): ساختار اصلی دستگاه که تمام اجزا را در خود جای میدهد و از فولاد مقاوم ساخته میشود.
- یاتاقانها (Bearings): برای کاهش اصطکاک و تسهیل حرکت شفت خارج از مرکز استفاده میشوند.
- فنرها (Springs): برای حفظ فشار و تنظیم فاصله بین دو فک و جلوگیری از آسیب دیدن دستگاه در صورت ورود مواد سخت و غیرقابل خردایش به داخل سنگ شکن استفاده میشوند.
- تنظیم کننده دهانه خروجی (Discharge Setting): تعیین میکند سنگهای خرد شده با چه اندازه و ابعادی از دستگاه خارج شوند.
- بغل بند (Cheek Plate): در سنگ شکنها قطعاتی فلزی هستند که در دو طرف فکهای سنگ شکن قرار میگیرند. وظیفه اصلی آنها هدایت و کنترل حرکت سنگها در حین فرآیند خردایش است. به عبارت دیگر، بغلبندها به عنوان دیوارههای جانبی عمل میکنند.
جنس شفت اصلی دستگاه سنگ شکن فکی مجموعه کارا سنگ شکن از فولاد Mo ۴۰ میباشد و برای ساخت بغل بندها از فولاد ضد سایش استفاده میشود.
محل یاتاقان های بدنه توسط دستگاه ثابت تراش بورینگ به صورت یکپارچه تراشکاری می گردد که این امر در افزایش طول عمر و کارکرد بدون لرزش و صدای دستگاه نقش بسیار مهم و سازنده ای خواهد داشت. همچنین توگلهای مورد استفاده در ساخت انواع مختلف دستگاه سنگ شکن فکی این مجموعه به صورت یکپارچه ریخته گری از فولاد کربنی بوده و از توگلهای آهنگری شده استفاده نمیشود.

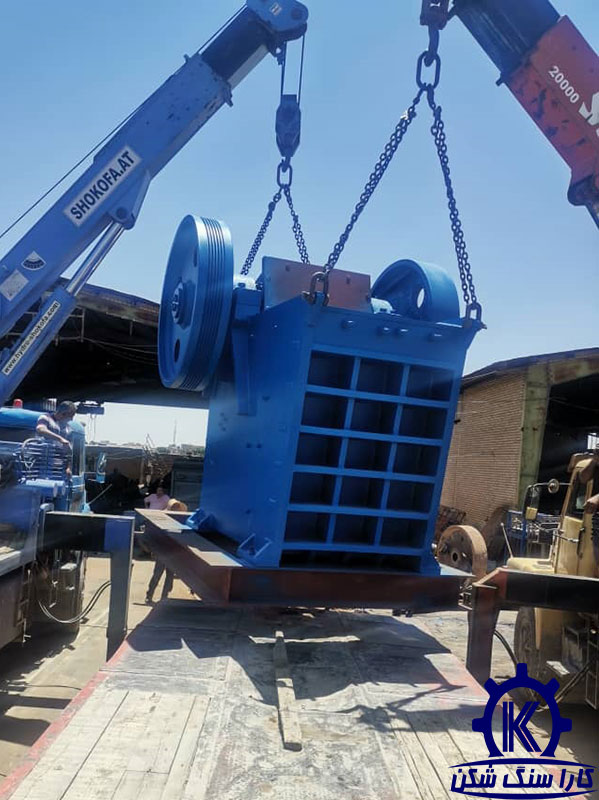

ویژگی های سنگ شکن فکی ۱۱۰*۹۰ مجموعه کارا سنگ شکن
- ورق بدنه استفاده شده در این دستگاه ۷۰ میل می باشد.
- توگل دستگاه همانطور که بالاتر بیان شد ریختگری شده است.
- شانه فک ها از جنس منگنز مولیبدن بالا می باشد.
- دینام این دستگاه ۱۵۰ است.
- شاسی دستگاه از H۳۰ ساخته میشود.
- هر دستگاه ۴ عدد یاتاقان یا بلبرینگ باید دارا باشد.
- فلکههای دستگاه به قطر ۱۶۰ میباشند و بوش خور جهت سهولت در آوردن و جا زدن. در ضمن فولی ها جفت جای خار است.
- جنس شفت دستگاه از نوع Mo ۴۰ میباشد که بالاتر ذکر کردیم.
- سایز ورودی دستگاه هر نوع ماده معدنی که باشد ۷۰ سانت را میپذیرد.
- خروجی دستگاه بستگی به تولید دارد و میتواند از ۱۲ سانت تا ۲۵ سانت باشد. هر چقدر دهنه خروجی جمع تر شود بار کوچکتر خارج میشود و نهایتاً ۱۲ سانت کوچکترین است و اگر روی این سایز تنظیم شود، راندمان کمترین را دارد.
کیفیت بالای سنگ شکن فکی تولید شده توسط کارا سنگ شکن به دلیل دقت در طراحی و ساخت این نتایج را به همراه دارد: قدرت و ظرفیت بالا در خردایش، سازه مستحکم و مقاومت، تعویض سریع و آسان قطعات یدکی، قطعات سایشی از فولاد منگنز مولیبدن بالا، یک دست بودن بار خروجی، طراحی زیبا و عملکرد مطمئن، راندمان بالا و کاهش هزینه نگهداری، فرسایش کمتر و مقاومت بیشتر.
دستگاه سنگ شکن فکی در ابعاد و ظرفیت های مختلف توسط مجموعه کارا سنگ شکن طراحی و ساخته میشود. کارا سنگ شکن با 26 سال سابقه در زمینه تولید سنگ شکن بهترین مشاوره در این باره است.
